सोल्डरिंग (Soldering) एक महत्वपूर्ण प्रक्रिया है जिसका उपयोग इलेक्ट्रॉनिक कंपोनेंट्स को जोड़ने के लिए किया जाता है। यह कार्य विभिन्न प्रकार के उपकरणों की सहायता से किया जाता है, जिनके आधार पर सोल्डरिंग की तकनीकें (Soldering Techniques) भी बदलती हैं। अधिकतर सोल्डरिंग करने के लिये निम्न तकनीको के का उपयोग किया जाता है
- सोल्डरिंग आयरन ( by Soldering Iron)
- ब्लो लैम्प से (by Blow Lamp / Torch)
- सोल्डर गन (Soldering Gun)
- हॉट एयर गन सोल्डरिंग (Hot Air Gun )
- डिप सोल्डरिंग (Dip Soldering)
- वेव सोल्डरिंग (Wave Soldering)
🔌 सबसे आम और सरल तरीका
🛠️ उपयोग होता है: इलेक्ट्रॉनिक बोर्ड, वायर जोड़ने, पीसीबी में
तकनीक:
- सोल्डरिंग आयरन को गर्म करें (200–350°C तक)।
- जोड़ने वाली जगह को साफ करें और फ्लक्स लगाएं।
- आयरन को जोड़ पर रखें और सोल्डर वायर लगाएं।
- सोल्डर पिघलकर जॉइंट बना लेता है।
- आयरन हटाकर जॉइंट को ठंडा होने दें।
✅ उपयोग: इलेक्ट्रॉनिक्स, DIY प्रोजेक्ट
⚠️ ध्यान दें: अधिक तापमान से पीसीबी जल सकती है।

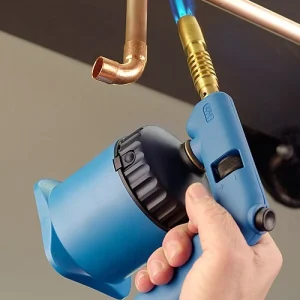

2. ब्लो लैम्प से (by Blow Lamp / Torch)
🔥 उच्च तापमान वाली तकनीक
🛠️ उपयोग होता है: प्लंबिंग पाइप, मेटल शीट्स, भारी धातु
तकनीक:
- जोड़ने वाले धातु को साफ करें।
- फ्लक्स लगाएं (आमतौर पर पेस्ट फ्लक्स)।
- ब्लो लैम्प (गैस टॉर्च) से धातु को गर्म करें।
- सोल्डर वायर को गर्म धातु पर लगाएं — यह पिघलकर फ्यूज़ हो जाएगा।
- गर्मी बंद करें और ठंडा होने दें।
✅ उपयोग: पाइपलाइन, भारी धातु
⚠️ ध्यान दें: ब्लो लैम्प से काम करते समय सुरक्षात्मक चश्मा और दस्ताने ज़रूर पहनें।

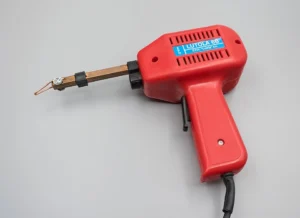

3. सोल्डर गन (Soldering Gun)
🔫 गन जैसी आकृति, जल्दी गर्म होती है
🛠️ उपयोग: मोटे वायर या बड़ी टर्मिनल्स मे
तकनीक:
सोल्डरिंग आयरन जैसी ही, लेकिन ज्यादा पॉवरफुल और जल्दी गर्म।
4. हॉट एयर गन सोल्डरिंग (Hot Air Gun Technique)
🌬️ गर्म हवा से सोल्डर पेस्ट को पिघलाकर SMT कंपोनेंट्स जोड़े जाते हैं।
तकनीक:
- सोल्डर पेस्ट लगाएं।
- हॉट एयर गन से तापमान (250–300°C) दें।
- सोल्डर पिघलकर कंपोनेंट को जोड़ देता है।
✅ उपयोग : SMD कंपोनेंट्स, मोबाइल रिपेयर
🔍 तुलना (Comparison):
| तकनीक | तापमान | उपयोग | लाभ | उपकरण |
|---|---|---|---|---|
|
Soldering Iron |
200–350°C |
PCB, वायर |
सटीक और सुरक्षित |
इलेक्ट्रिक आयरन |
|
Blow Lamp |
400–1000°C |
पाइप, धातु
|
भारी काम के लिए |
गैस टॉर्च
|
|
Solder Gun |
250–400°C
|
वायरिंग, मोटर |
जल्दी गर्म होता है
|
गन-शेप्ड टूल
|
|
Hot Air Gun |
250–350°C |
SMT, मोबाइल |
नॉन-कॉन्टैक्ट हीट |
हॉट एयर टूल
|

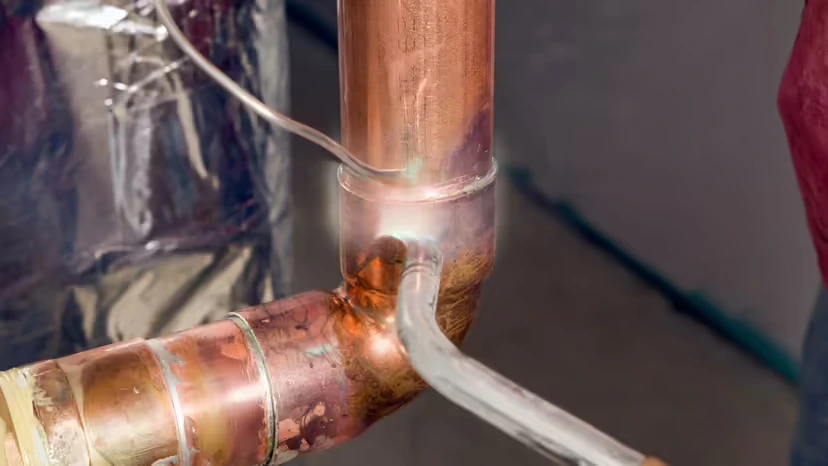

4. स्वेटिंग सोल्डरिंग (Sweating Soldering)
“Sweating” soldering एक विशेष प्रकार की सोल्डरिंग तकनीक है, जो आमतौर पर प्लंबिंग और कॉपर पाइप फिटिंग में उपयोग होती है।
🛠️ कैसे काम करता है (Technique):
- सफाई करें: दोनों धातु के सतहों को सैंडपेपर से साफ करें ताकि कोई ऑक्साइड या गंदगी न हो।
- फ्लक्स लगाएं: जोड़ने वाली सतहों पर फ्लक्स लगाएं।
- साथ रखें: दो धातु के टुकड़ों को आपस में फिट करें (जैसे कॉपर पाइप और फिटिंग)।
- हीट करें: ब्लो टॉर्च या गैस टॉर्च से जोड़ को गर्म करें।
- सोल्डर जोड़ें: जैसे ही मेटल गर्म हो जाए, सोल्डर वायर को जोड़ पर लगाएं। सोल्डर गर्म मेटल से खिंचकर अंदर “सूट” हो जाता है — यही “sweating” कहलाता है।
- ठंडा करें: टॉर्च हटाएं और जोड़ को हिलाए बिना ठंडा होने दें।
✅ उपयोग:
- कॉपर पाइप फिटिंग
- HVAC सिस्टम्स
- मजबूत वाटरप्रूफ जोड

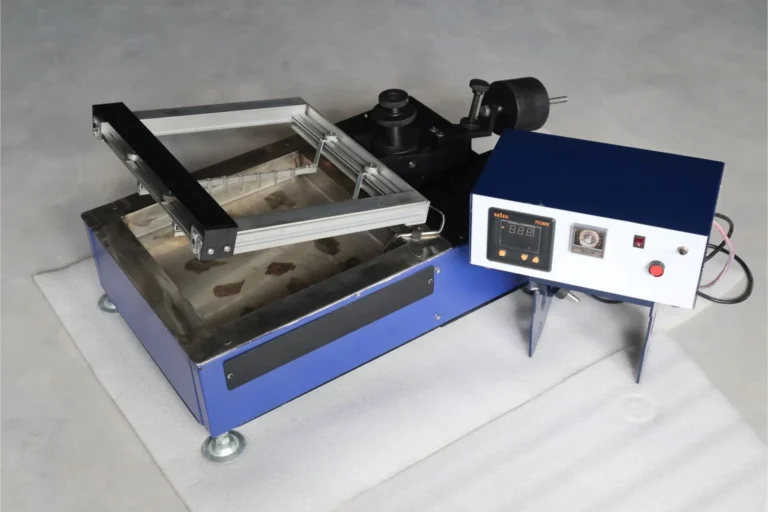

5. डिप सोल्डरिंग (Dip Soldering)
Dip Soldering एक ऐसी सोल्डरिंग तकनीक है जिसमें किसी इलेक्ट्रॉनिक बोर्ड या मेटल पार्ट को पिघले हुए सोल्डर के टैंक (Solder Bath) में डुबोया जाता है
🛠️ डिप सोल्डरिंग की प्रक्रिया (Dip Soldering Process)
- तैयारी (Preparation):
- PCB या मेटल की सतह को अच्छी तरह साफ करें।
- फ्लक्स लगाएं ताकि ऑक्साइड हट सके और सोल्डर अच्छे से चिपके।
- PCB या मेटल की सतह को अच्छी तरह साफ करें।
- हीटिंग (Heating):
- सोल्डर बाथ (Solder Pot) को गर्म करें।
- बाथ में लेडेड या लेड-फ्री सोल्डर डाली जाती है।
- सोल्डर बाथ (Solder Pot) को गर्म करें।
- डिप करना (Dipping):
- PCB या पार्ट को सोल्डर बाथ में कुछ सेकंड (आमतौर पर 2-5 सेकंड) के लिए डुबोया जाता है।
- सोल्डर केवल उन्हीं जगहों पर चिपकता है जहां फ्लक्स और धातु मौजूद हो।
- PCB या पार्ट को सोल्डर बाथ में कुछ सेकंड (आमतौर पर 2-5 सेकंड) के लिए डुबोया जाता है।
- ठंडा करना (Cooling):
- पार्ट को बाहर निकालकर ठंडा होने दें।
- अनावश्यक सोल्डर को साफ करें (यदि जरूरत हो)।
- पार्ट को बाहर निकालकर ठंडा होने दें।
🧰 डिप सोल्डरिंग के लिए आवश्यक उपकरण (Tools Required)
| उपकरण | उपयोग |
|---|---|
|
Solder Pot (सोल्डर बाथ) |
सोल्डर को पिघलाने के लिए |
|
Flux |
सोल्डरिंग सतह को साफ और तैयार करने के लिए |
|
PCB या वायर |
जिस पर सोल्डरिंग करनी है
|
|
होल्डर / क्लैंप |
बोर्ड को पकड़ने के लिए
|
✅ डिप सोल्डरिंग के लाभ (Advantages):
- बैच प्रोडक्शन के लिए तेज़ तरीका
- सभी पिन एक साथ सोल्डर हो जाते हैं
- सटीक और मजबूत सोल्डरिंग
❌ नुकसान (Disadvantages):
- छोटे बैच या एकल काम के लिए अनावश्यक
- ज्यादा हीट से सेंसिटिव कंपोनेंट्स खराब हो सकते हैं
- अधिक सोल्डर वेस्ट हो सकता है
📍 डिप सोल्डरिंग कहां उपयोग होती है?
- पुराने टाइप थ्रू-होल PCB बोर्ड्स
- बड़े पैमाने पर इलेक्ट्रॉनिक मैन्युफैक्चरिंग
- कम लागत वाली सोल्डरिंग जरूरतों में

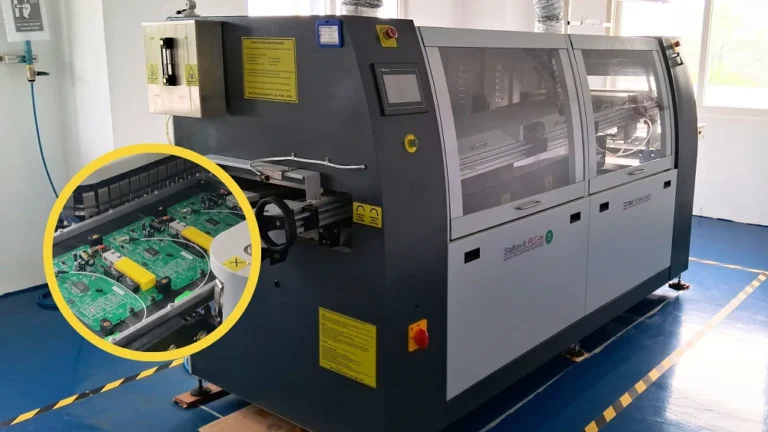

6. वेव सोल्डरिंग (Wave Soldering)
वेव सोल्डरिंग एक प्रक्रिया है जिसमें PCB को पिघली हुई सोल्डर की लहर (wave) से गुजारा जाता है। यह लहर एक मशीन के अंदर कंट्रोल तरीके से उत्पन्न की जाती है और जैसे ही PCB इस लहर से गुजरता है, सभी पिन्स और पैड्स पर सोल्डर अपने आप चिपक जाती है।
⚙️ वेव सोल्डरिंग की प्रक्रिया (Wave Soldering Process)
PCB के उस हिस्से पर फ्लक्स लगाया जाता है जहां सोल्डरिंग होनी है। फ्लक्स ऑक्साइड हटाने और सोल्डर को अच्छे से चिपकाने में मदद करता है।
PCB को धीरे-धीरे गर्म किया जाता है ताकि उसमें नमी या झटका न आए और कंपोनेंट्स थर्मल शॉक से सुरक्षित रहें।
एक टैंक में पिघली हुई सोल्डर को पंप के ज़रिए एक “लहर” की तरह ऊपर उठाया जाता है। PCB को इस लहर से गुजारा जाता है जिससे सभी जोड़ सोल्डर हो जाते हैं।
- सोल्डरिंग के बाद PCB को ठंडा किया जाता है ताकि सोल्डर ठोस रूप ले ले और जॉइंट स्थिर हो जाए।
🔧 वेव सोल्डरिंग मशीन की मुख्य इकाइयाँ (Main Parts of Wave Soldering Machine)
| भाग | कार्य |
|---|---|
|
Fluxer |
फ्लक्स स्प्रे करता है |
|
Pre-heater |
PCB को गर्म करता है
|
|
Solder Pot |
पिघली हुई सोल्डर को स्टोर करता है
|
|
Wave Generator |
सोल्डर वेव बनाता है |
|
Conveyor Belt |
PCB को आगे बढ़ाता है |
✅ वेव सोल्डरिंग के फायदे (Advantages)
- तेज और ऑटोमेटेड प्रक्रिया
- थ्रू-होल कंपोनेंट्स के लिए आदर्श
- उत्पादन की लागत में कमी
- उच्च गुणवत्ता और एकरूपता
❌ वेव सोल्डरिंग के नुकसान (Disadvantages)
- केवल थ्रू-होल या कुछ ही SMD कंपोनेंट्स के लिए उपयुक्त
- मशीन महंगी होती है
- छोटे प्रोजेक्ट्स के लिए उपयुक्त नहीं
🔄 डिप सोल्डरिंग और वेव सोल्डरिंग में अंतर (Dip vs Wave Soldering)
| तुलना | डिप सोल्डरिंग | वेव सोल्डरिंग |
|---|---|---|
|
प्रक्रिया |
बोर्ड को सोल्डर में डुबाया जाता है |
बोर्ड को सोल्डर वेव से गुजारा जाता है |
|
उत्पादन |
मैन्युअल या सेमी-ऑटोमैटेड
|
पूरी तरह ऑटोमैटेड
|
|
गति |
धीमी |
तेज |
|
उपयोग |
छोटे बैच |
बड़े बैच/इंडस्ट्रियल
|
📌 वेव सोल्डरिंग का उपयोग कहां होता है?
- टेलीविज़न सर्किट बोर्ड
- कंप्यूटर मदरबोर्ड
- औद्योगिक पीसीबी असेंबली
- थ्रू-होल इलेक्ट्रॉनिक प्रोडक्शन
भूमिगत केबल बिछाने की विधियो के बारे मे जानने के लिये यहा Click करे
FAQ
डिप सोल्डरिंग (Dip Soldering) क्या है?
डिप सोल्डरिंग (Dip Soldering) एक मैनुअल या सेमी-ऑटोमेटिक प्रक्रिया है जिसमें पूरे PCB को पिघले हुए सोल्डर के टब (bath) में डुबोया जाता है ताकि सभी लीड्स एक साथ सोल्डर हो सकें। यह थ्रू-होल कंपोनेंट्स के लिए उपयुक्त तकनीक है।
डिप सोल्डरिंग (Dip Soldering) कहां प्रयोग की जाती है?
थ्रू-होल (Through-Hole) PCB असेंबली में
छोटे पैमाने की इलेक्ट्रॉनिक्स मैन्युफैक्चरिंग
ट्रायल प्रोडक्शन या प्रोटोटाइप में
ऑटोमेशन से पहले बैच प्रोडक्शन में
सोल्डरिंग गन (Soldering Gun) क्या होती है?
सोल्डरिंग गन (Soldering Gun) एक इलेक्ट्रिकल उपकरण है जो बहुत तेज़ी से गर्म होकर धातु (सोल्डर) को पिघलाता है और तारों या इलेक्ट्रॉनिक हिस्सों को जोड़ने में मदद करता है। इसका आकार पिस्तौल जैसा होता है और ट्रिगर दबाने से हीटिंग चालू होती है।
